Spezialtiefbau – Mikropfähle
Grazer Straße
Stuttgart
Steckbrief
Menge Mikropfähle: 35
Durchmesser: 220 mm
Tiefe: 13 m
Geologie: Fließerde, Mergeln
Arbeitshöhe: 2,6 m
HIGHLIGHTS
- Bohren im 2. Untergeschoss
- Einhub Gerät vom EG aus mit 3t Portalkran
- Arbeitshöhe 2,6 m
Projektbeschreibung
Ein Bestandsgebäude in Stuttgart Feuerbach soll saniert und aufgestockt werden. Die Baugrundeigenschaften erfordern eine Tiefgründung mit GEWI-Mikropfählen aus dem Bestandsgebäude heraus.

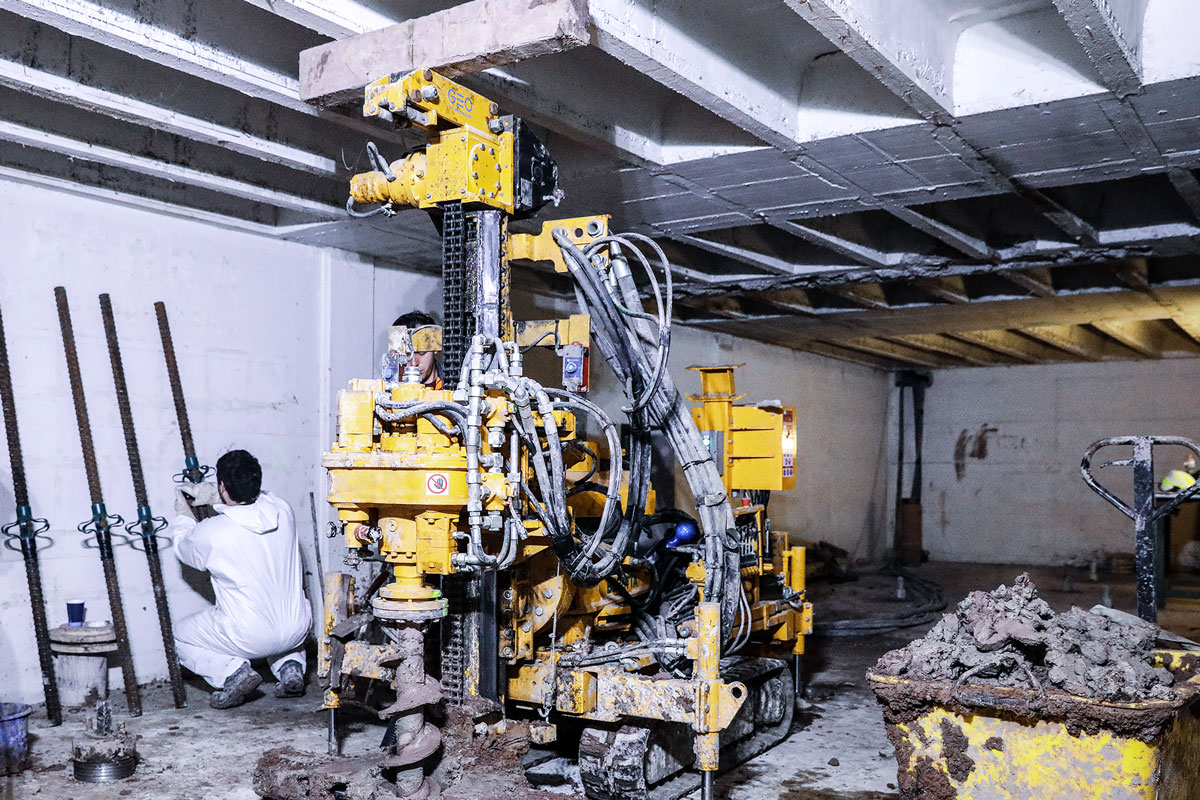

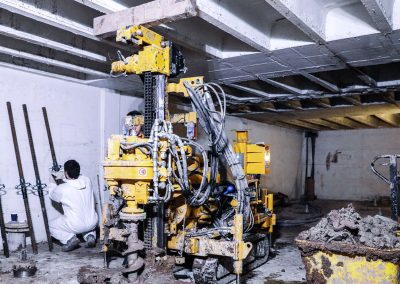

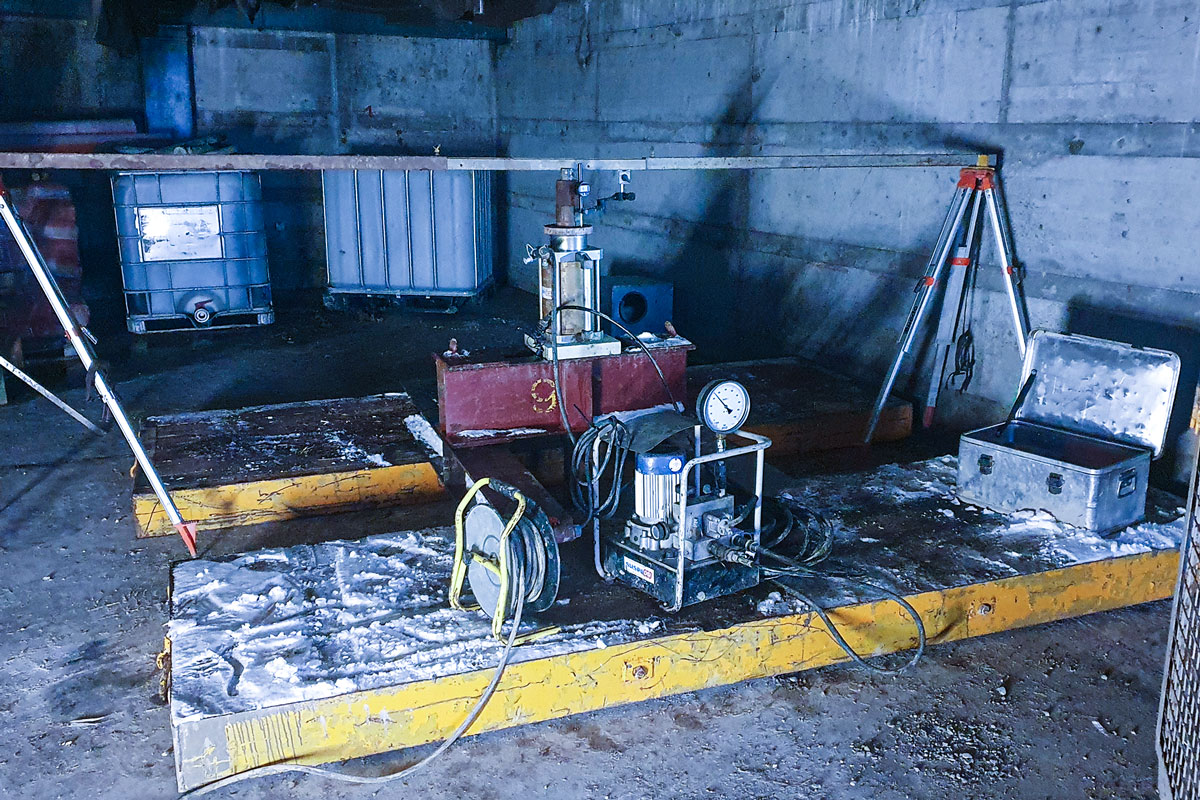

Die Herausforderung: Das Bestandsgebäude ist mit zwei Untergeschossen unterkellert. Nach unten führen nur Treppenanlagen, die mit Kleinbohrgerätetechnik nicht befahrbar sind. Deshalb wurden Deckenöffnungen erstellt, über die das Gerät mit Ausrüstung in den Keller gebracht werden konnte. Aus dem Untergeschoss heraus wurden 35 GEWI-Pfähle DN 220 mm mit 13 m Länge unter einer Arbeitshöhe von 2,6 m hergestellt. Im Vorfeld mussten zwei Probepfähle hergestellt und geprüft werden.

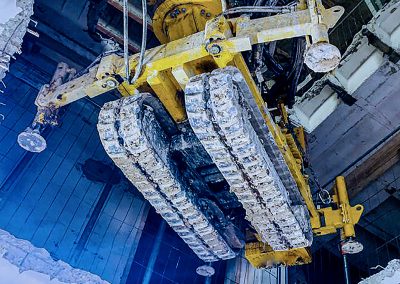

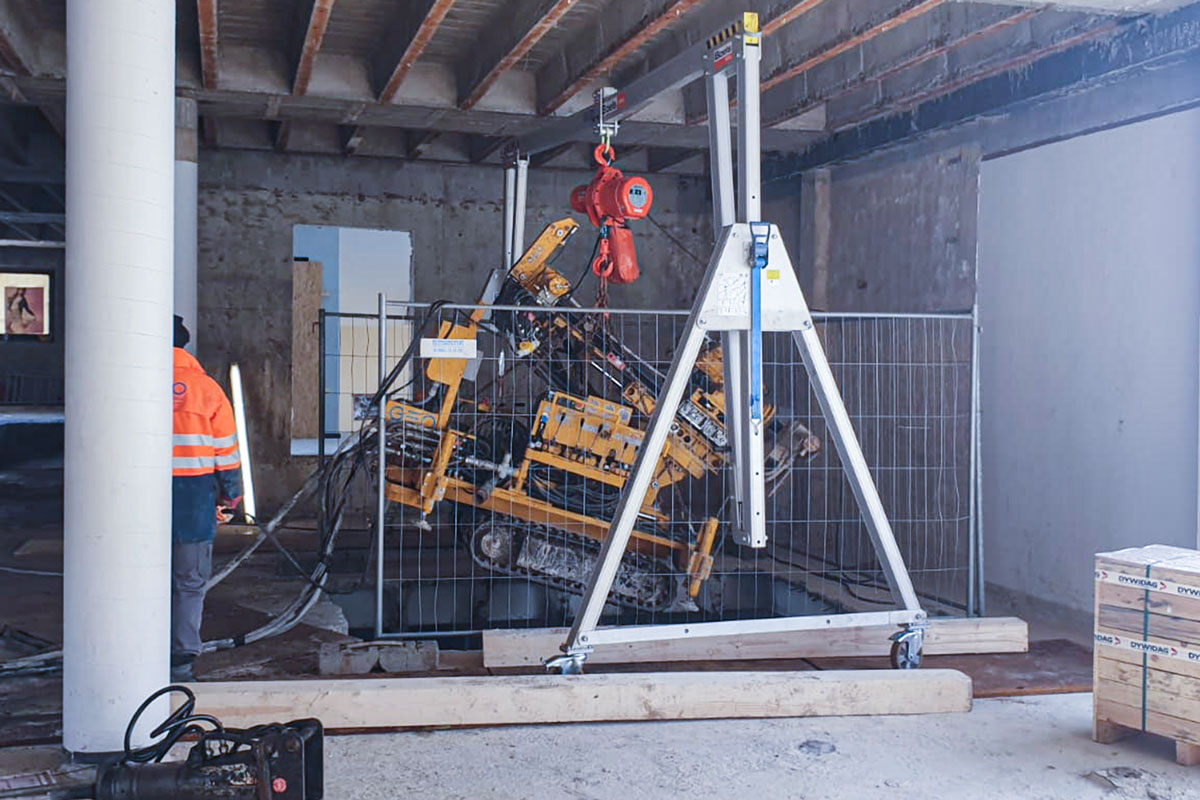

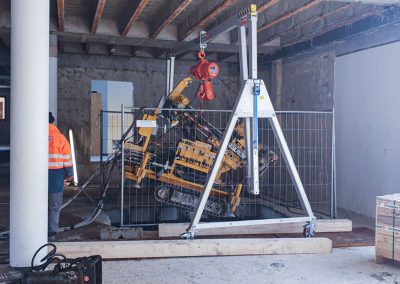

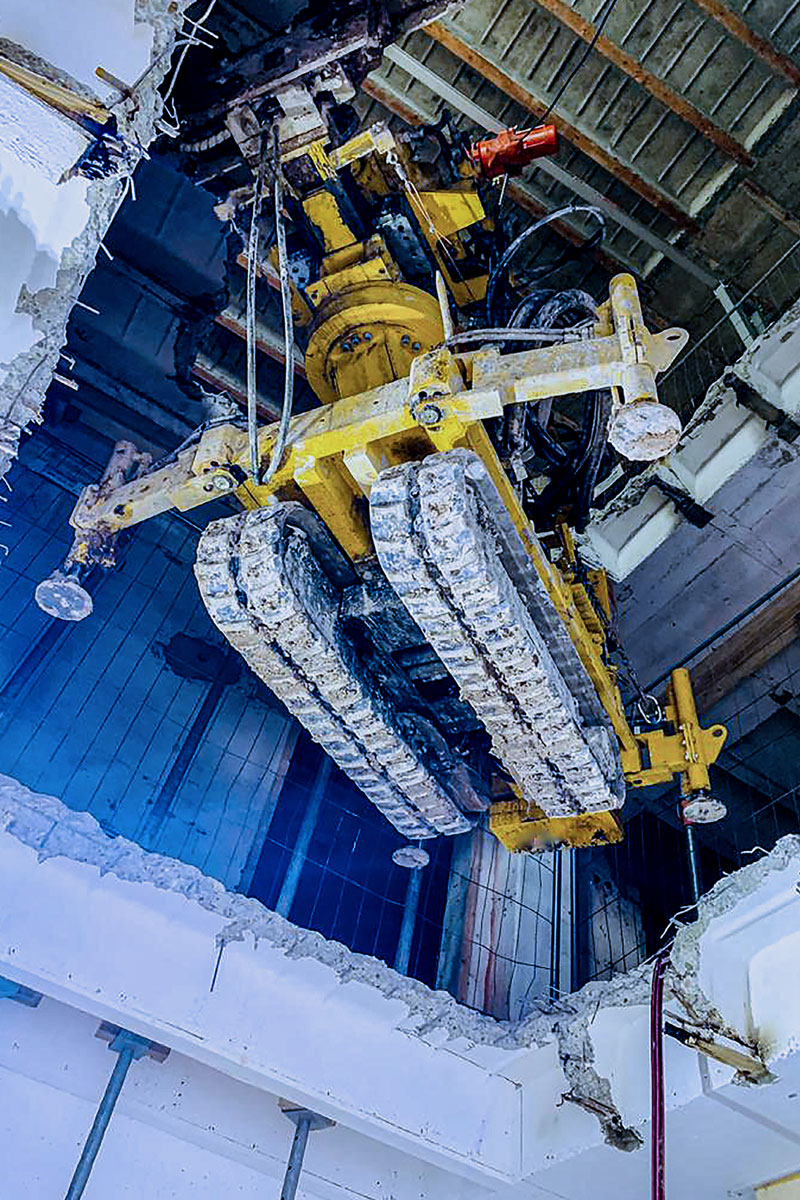

Unsere Lösung: Unser Kellerbohrgerät HD60 konnte auf Grund seines geringen Gewichts mit einem 3 t Portalkran im Gebäude über zwei Untergeschosse nach unten eingehoben werden. Das Powerpack stand mit Verlängerungsschläuchen im Außenbereich.
