Pumpenschacht Wohnhaus Stuttgart

In der Breitscheidstraße in Stuttgart wurden größere Wohnanlagen neu errichtet. Aufgrund von Planungsfehlern wurde das Abwassersystem nicht ausreichend dimensioniert gebaut. Infolgedessen werden nachträglich zwei Abwasserpumpen installiert, die in Pumpenschächte eingebaut werden müssen.

Die Herausforderung:

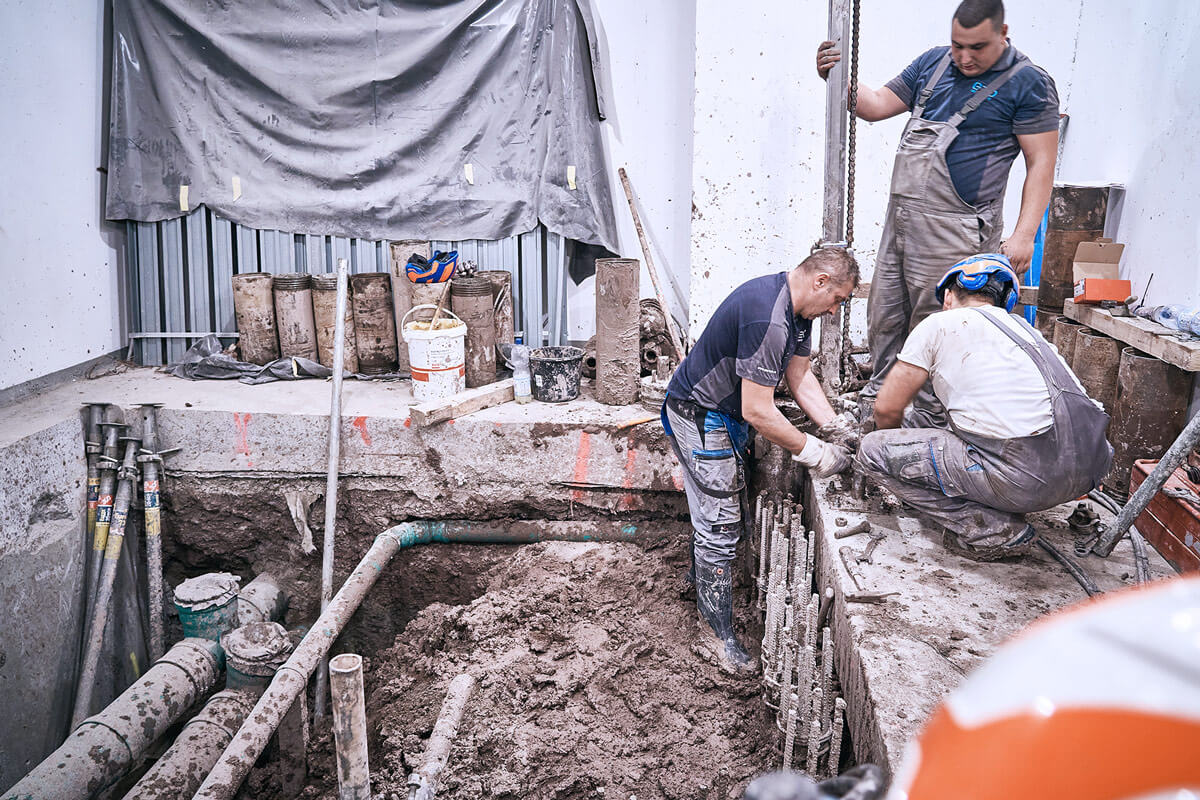

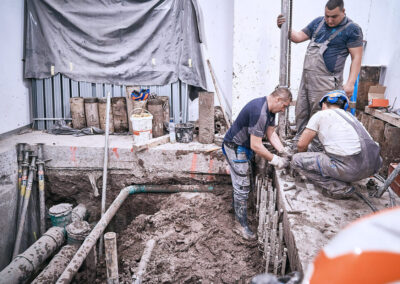

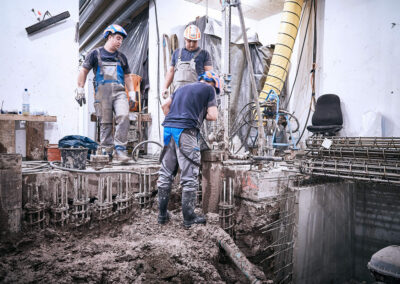

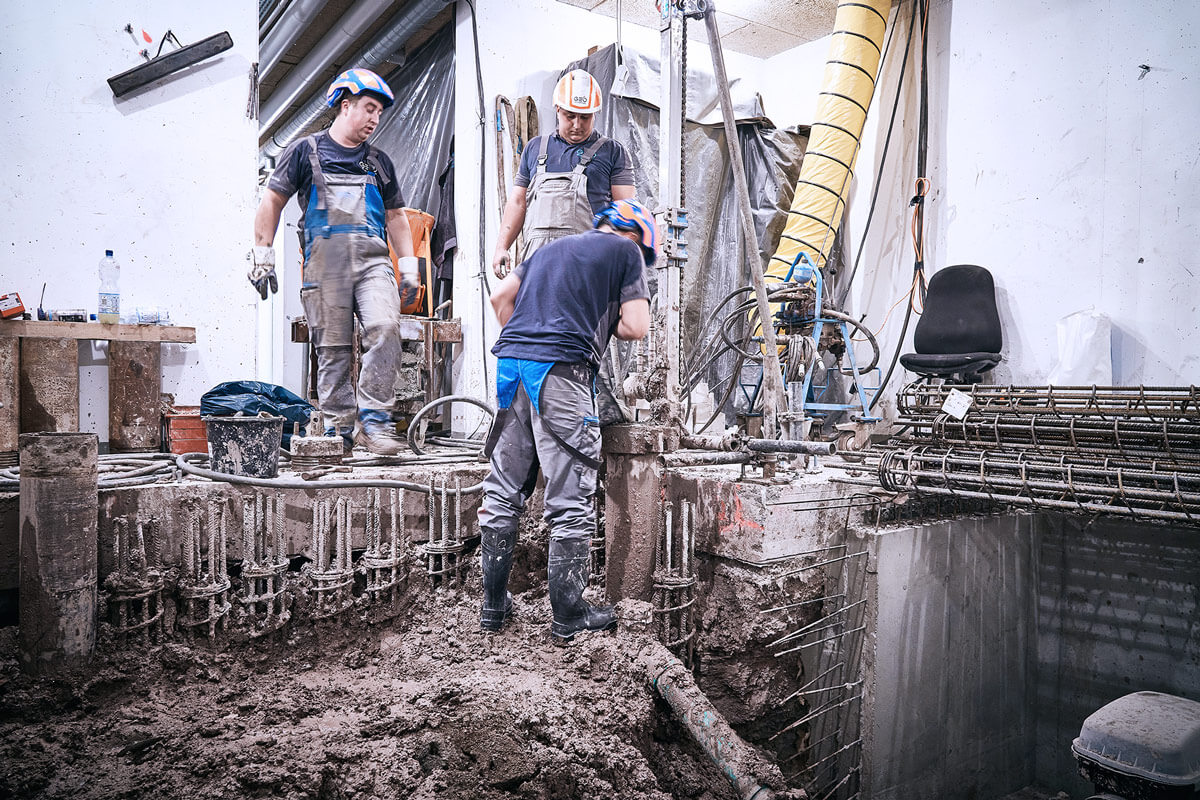

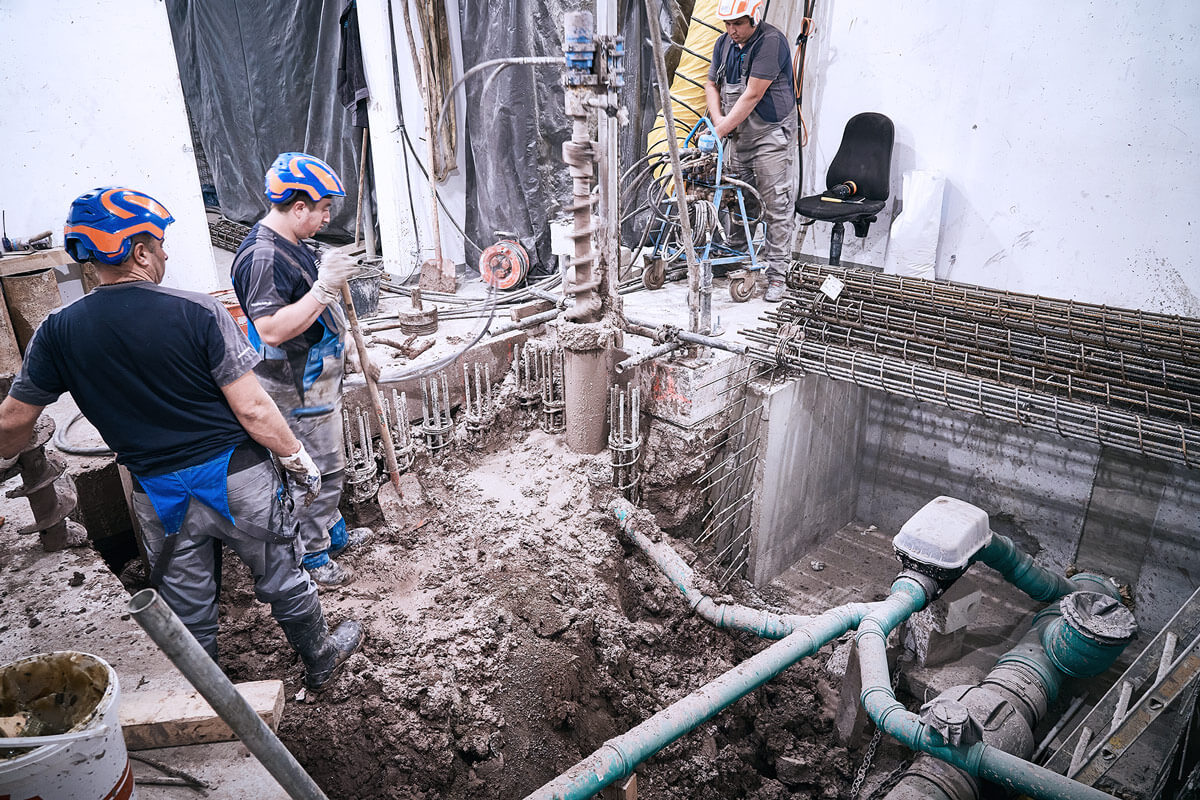

Im Kellergeschoss der Wohnanlagen ist die Zugänglichkeit zu den Technikräumen sehr beschränkt. Es führen lediglich normale Türöffnungen zu den Räumen. Die Pumpenschächte müssen daher händisch ausgehoben und müssen verbaut werden. Der Verbau wurde mit in Summe 60 Pfählen á 5 m als tangierende Pfahlwand geplant. Aufgrund der sehr verwinkelten Zugänglichkeit zu den Pumpenschächten, war selbst der Einsatz des Kellerbohrgeräts HD60 nicht möglich.

Unsere Lösung:

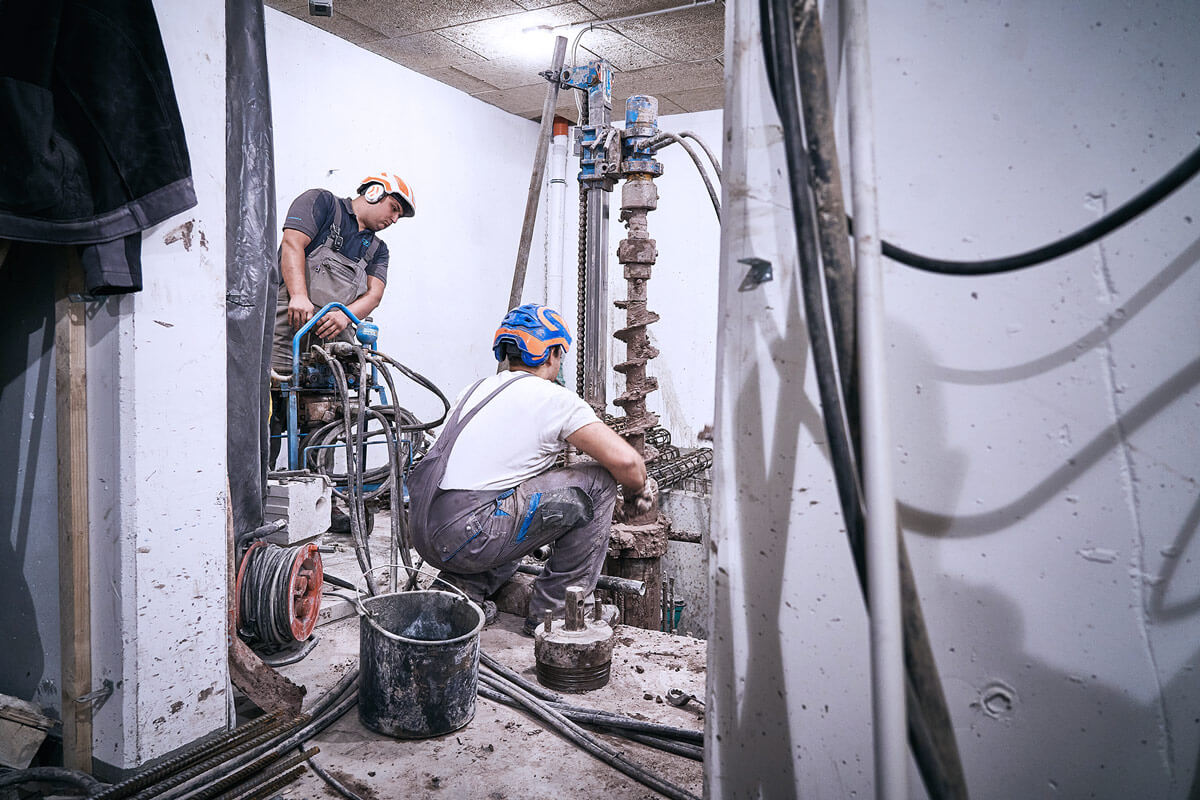

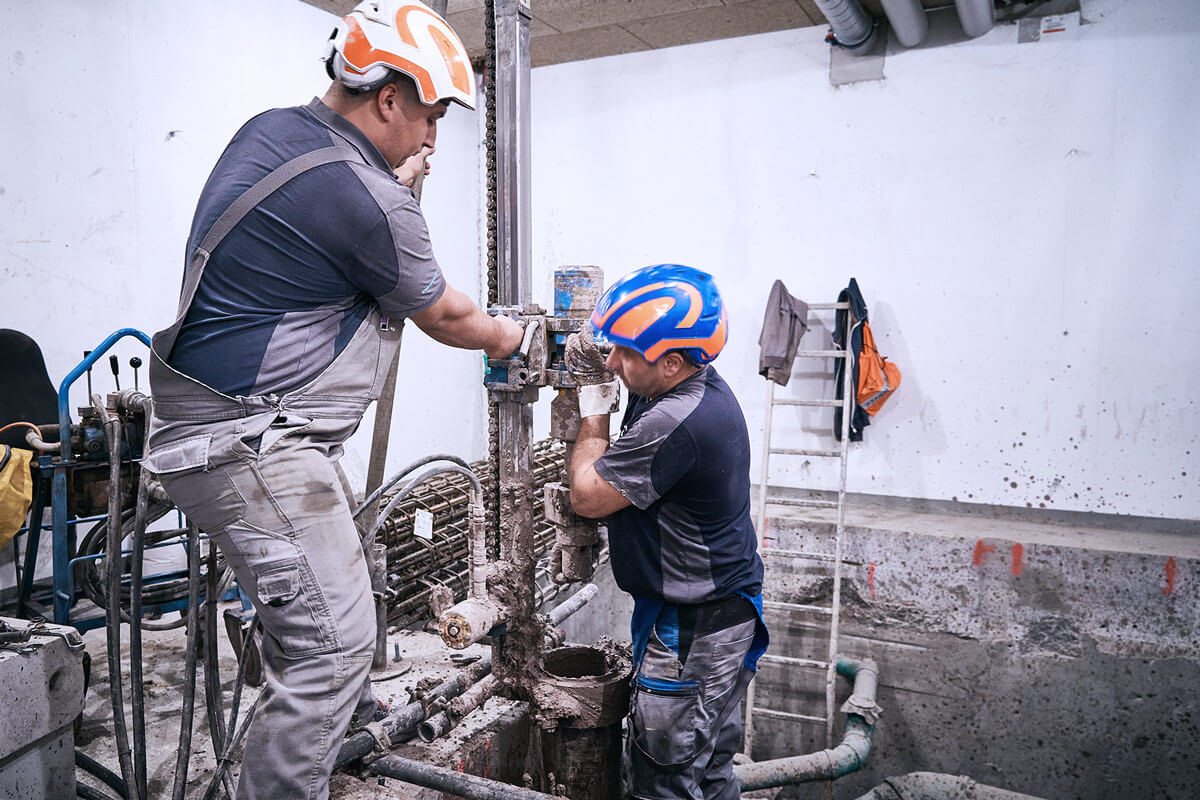

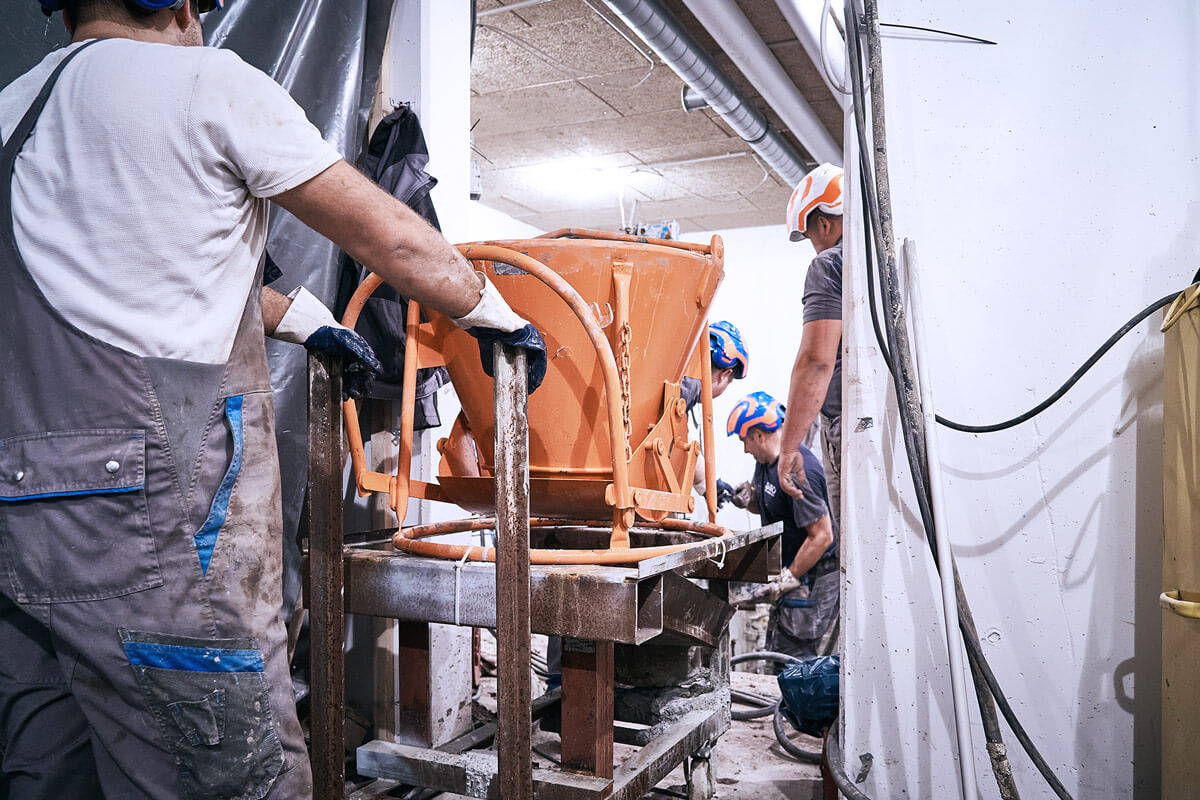

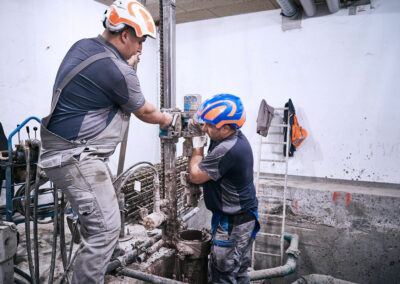

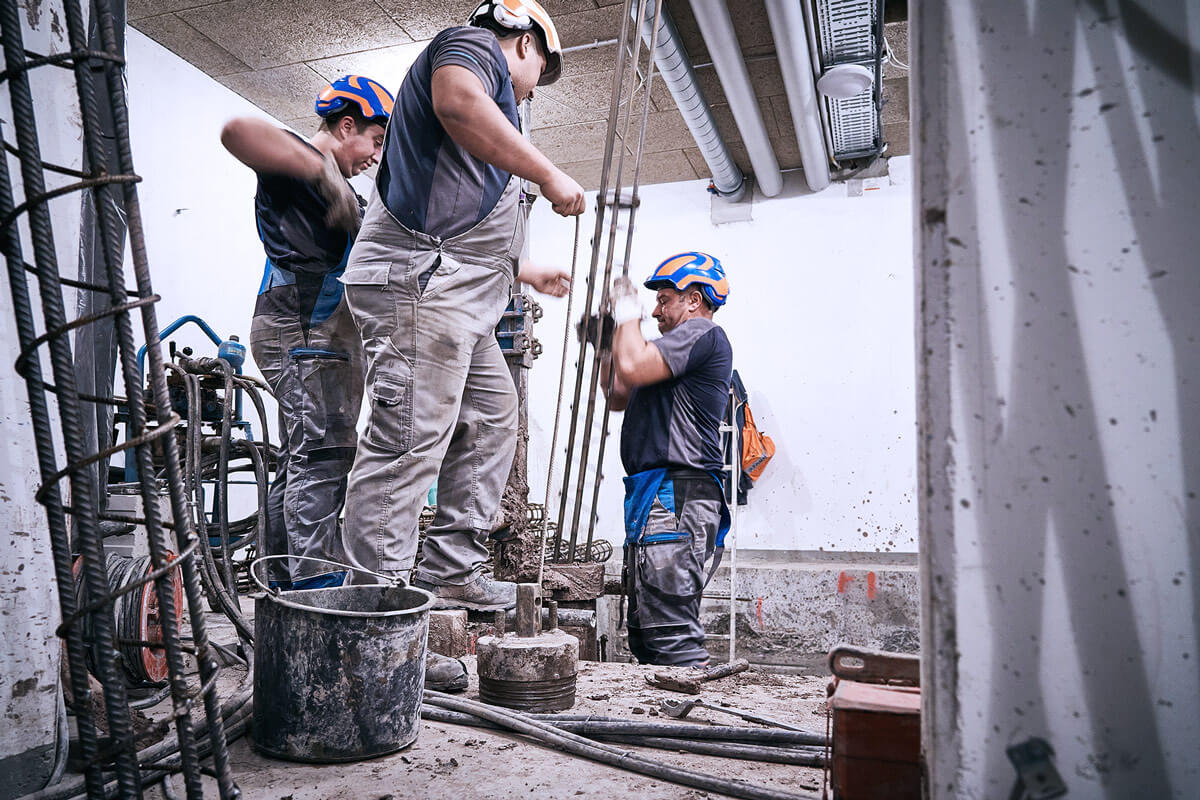

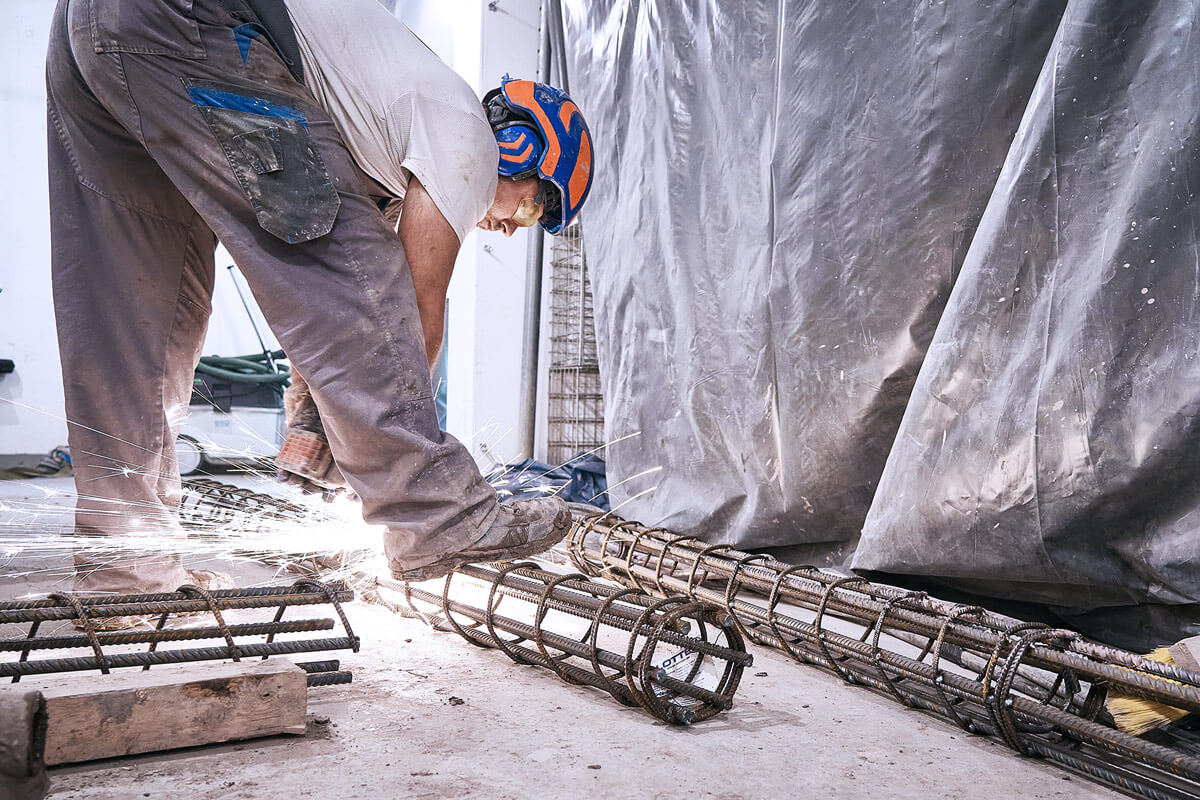

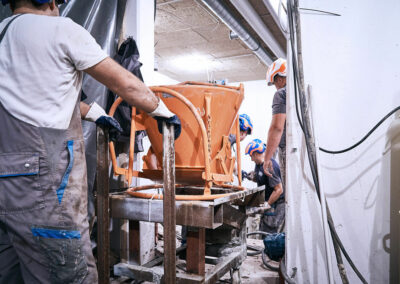

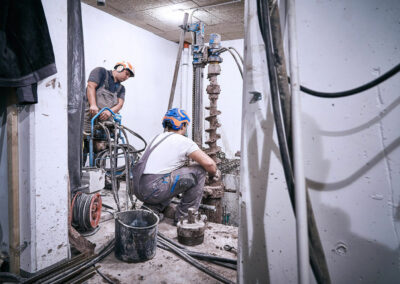

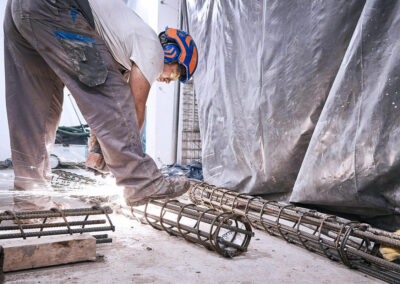

Wir haben unsere handtragbare Lafette HD10 mit einem gemäß Datenblatt maximalen Bohrdurchmesser von 178 mm auf einen Durchmesser von 220 mm umgebaut. Der Ein- und Ausbau der Verrohrung DN 220 mm erfolgte ohne Abfang-Spannzange händisch mit Rohrzangen. Der Einbau der Bewehrungskörbe und des Betons erfolgte ebenfalls händisch unter enormen Aufwand.
