Spezialtiefbau – Bohrpfähle
Ankersanierung
Stuttgart
Steckbrief
Menge Anker: 10
Durchmesser: 131 mm
Tiefe: 26 m
Geologie: Mergel, Tonstein
Raumbreite: 1,6 m
HIGHLIGHTS
- Extrem geringe Raumbreite
- Sehr tiefe Ankerlängen für kleine Lafette
- Sehr lange Hydraulikleitung notwendig
Projektbeschreibung
Die Herausforderung:

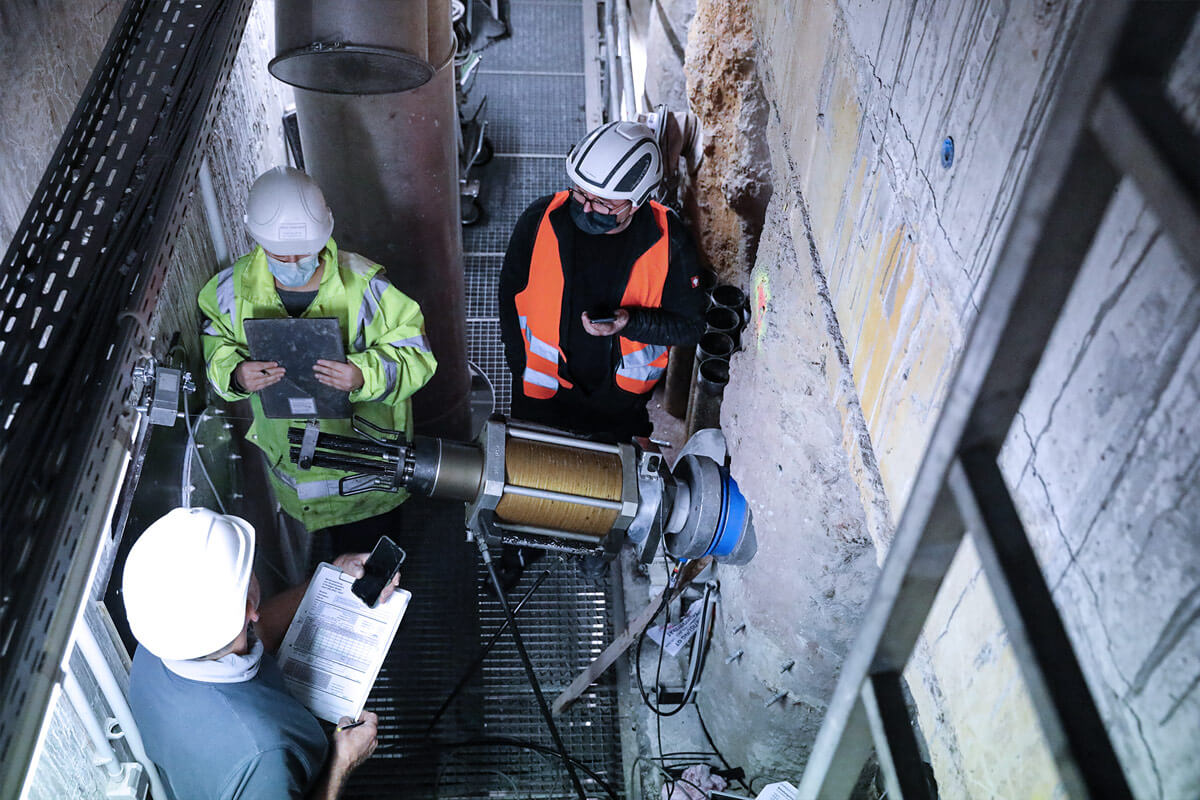

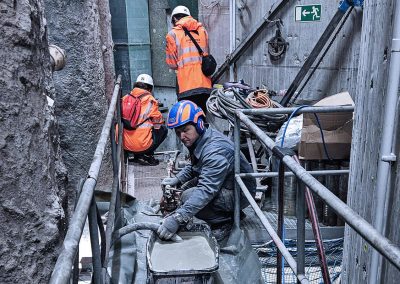

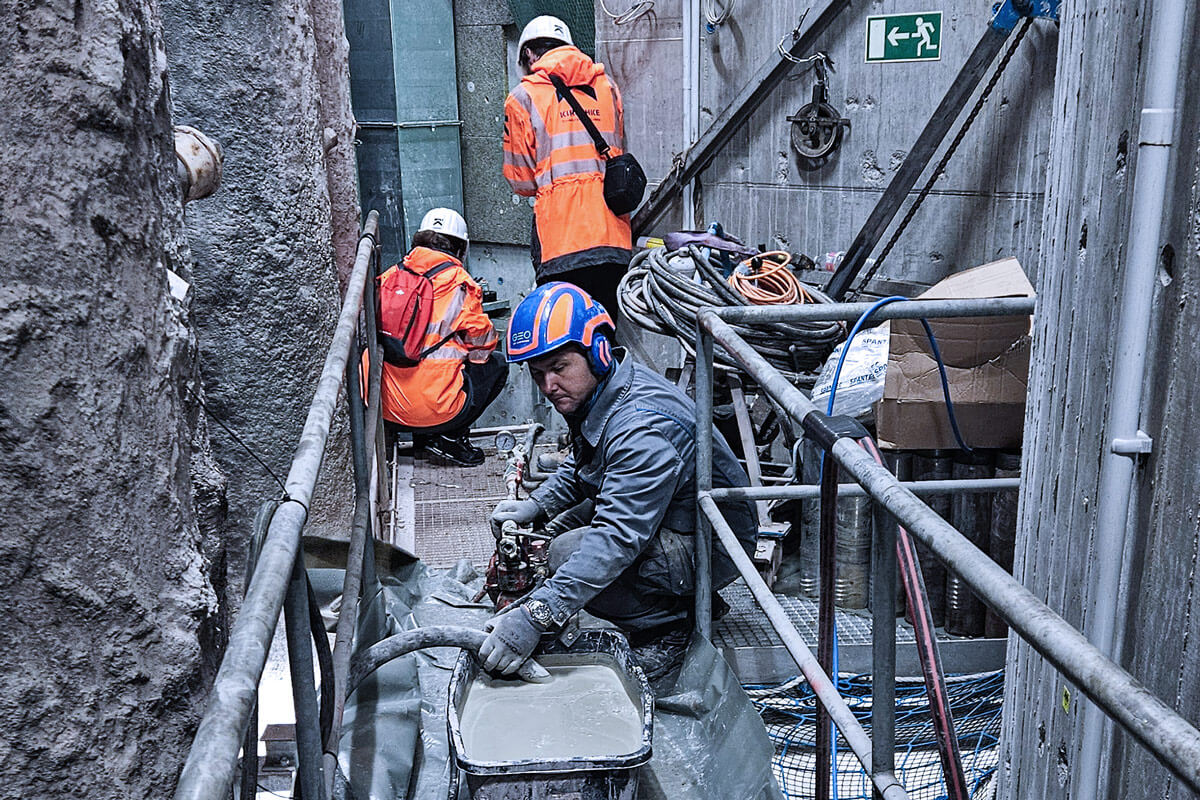

Zwischen der Bohrpfahlwand und dem Bestandsgebäude sind stellenweise nur ca. 1,6 m lichter Abstand vorhanden. Die Anker sind über zahlreiche Gitterrostebenen nur sehr beschwerlich zu erreichen. Unter diesen Randbedingungen wurde uns die Aufgabe gestellt, zehn gerissene Bestandsanker bis 26 m Tiefe mit einem Durchmesser von 131 mm zu überbohren. Zudem mussten neue Litzendaueranker eingebaut und mit Kräften bis 800 kN geprüft und vorgespannt werden.
Unsere Lösung:

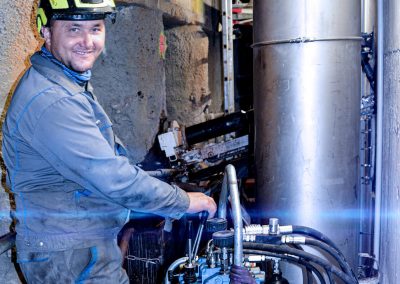

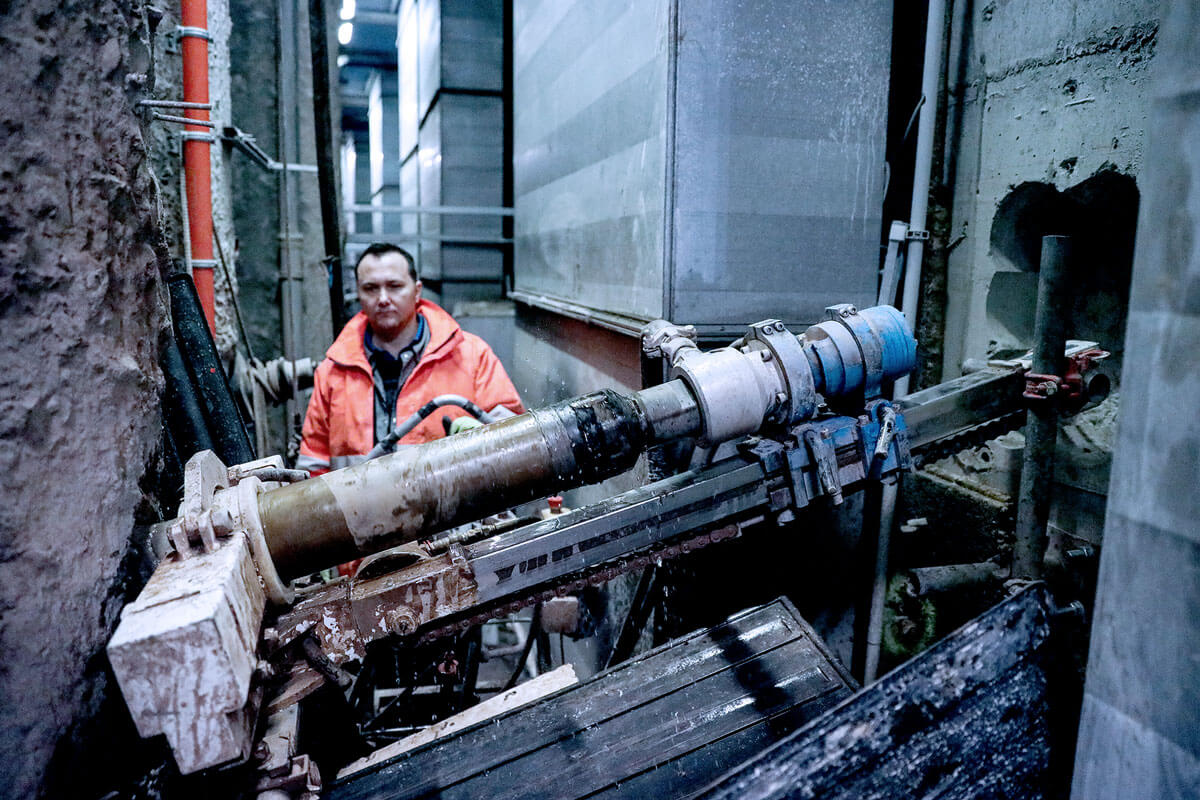

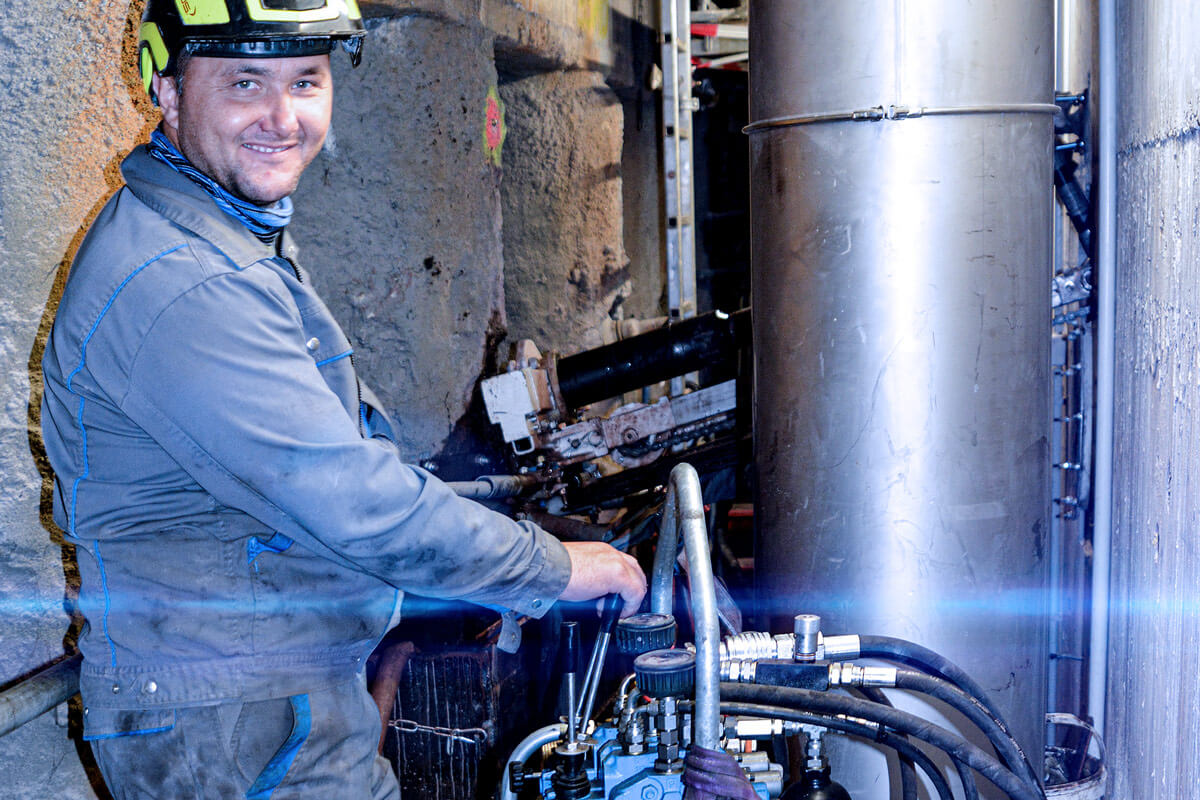

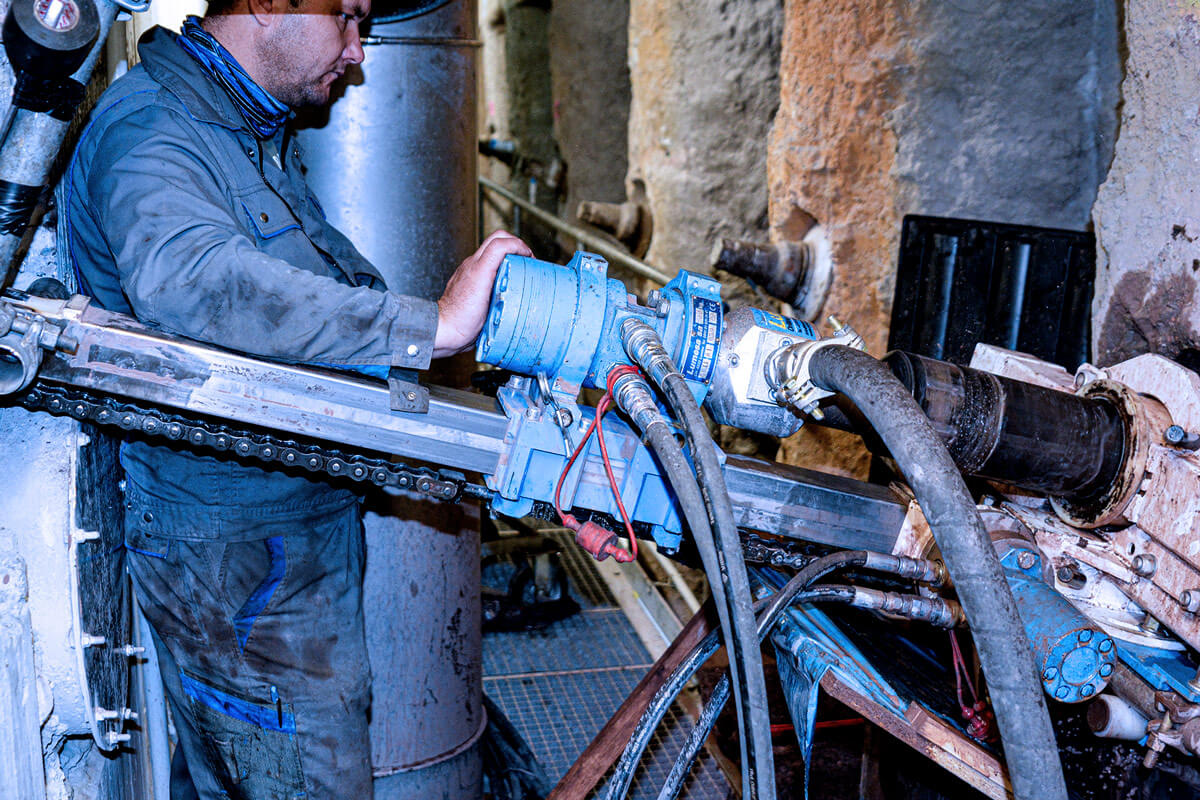

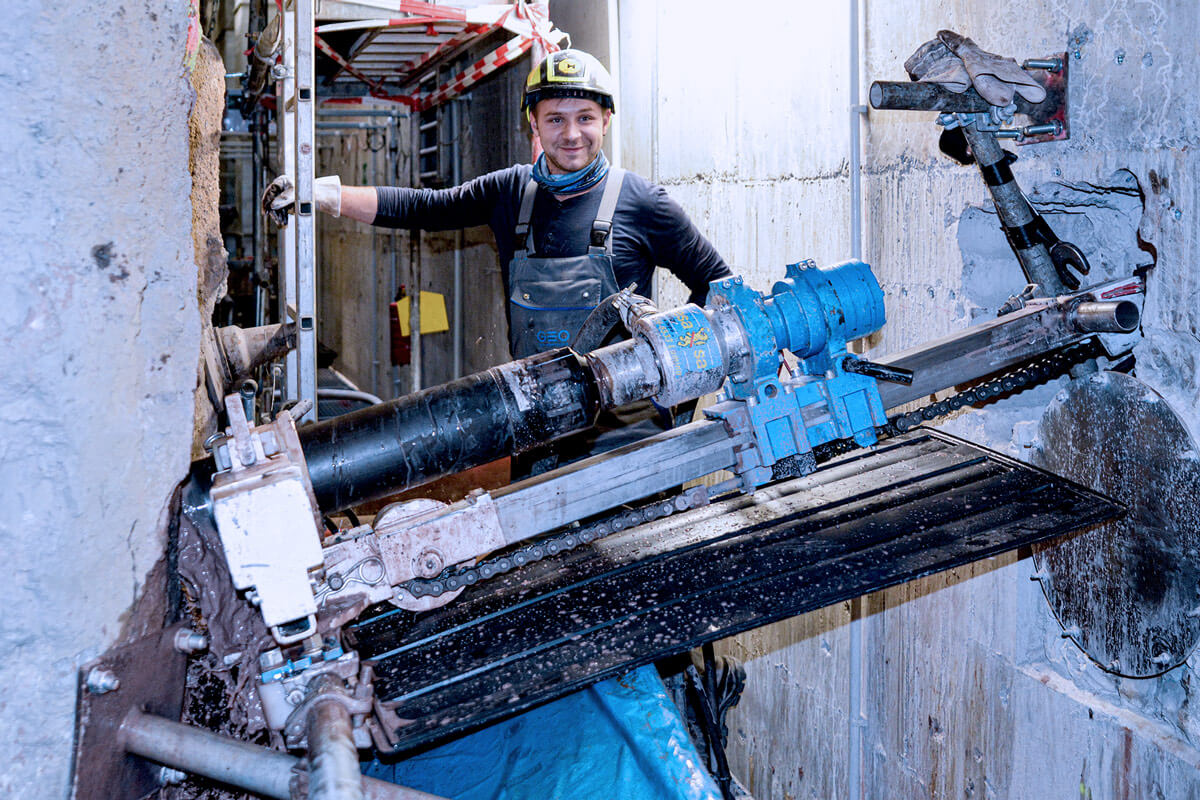

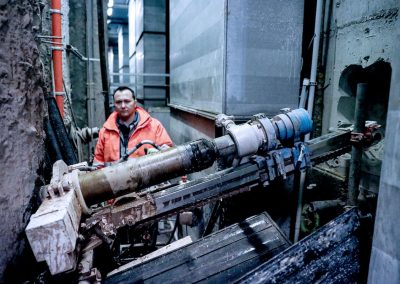

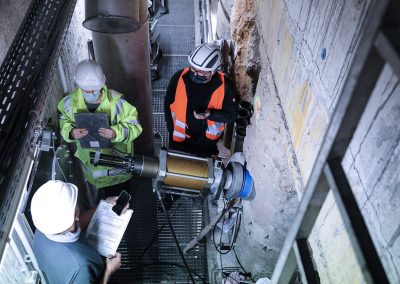

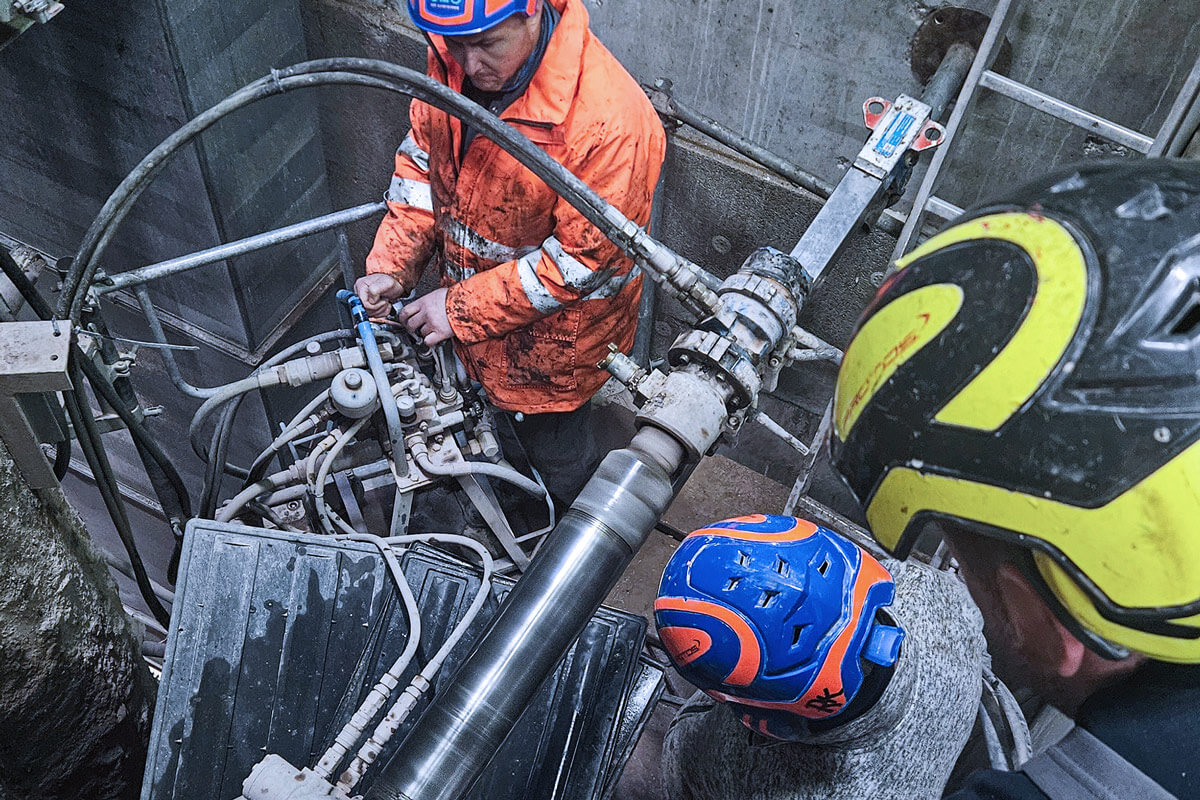

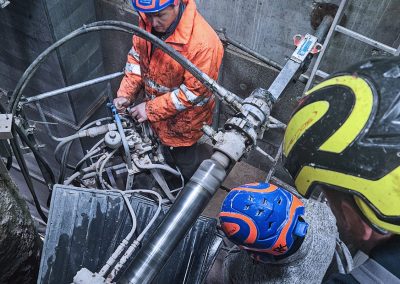

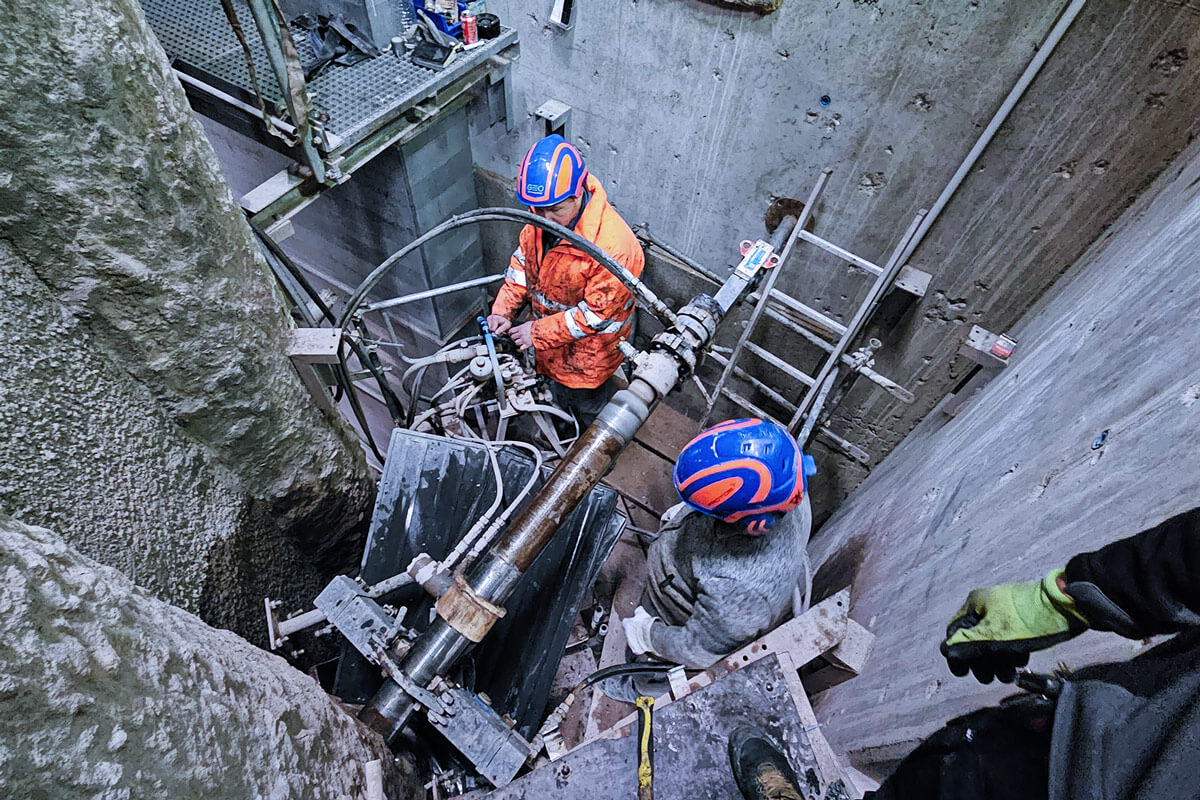

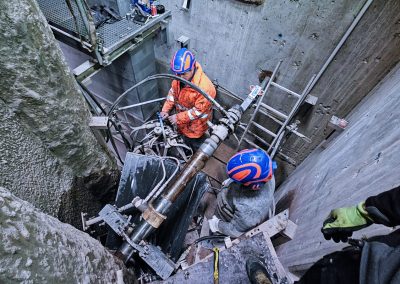

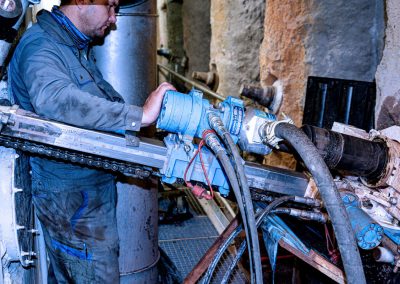

Wir haben unsere handtragbare Bohrlafette HD10 nochmals auf 1,6 m Länge eingekürzt und am Bestand befestigt. Die Hydraulikleistung wurde über 100 m lange Hydraulikschläuche mit Zusatzkühlern zur Lafette gebracht. Die Bohrungen erfolgten mit 50 cm Gestänge und Außenspülung im anstehenden Stuttgarter Gipskeuper.
