Spezialtiefbau – Anker
Parkgarage Badenweiler
Erneuerung Anker
Steckbrief
Menge Anker: 6
Durchmesser: 140 mm
Tiefe: 16 m
Geologie: Schluff mit Kalksteinbänken
Raumbreite: 2,7 m
HIGHLIGHTS
- Extrem beschränkte Verhältnisse
- Einsatz Bohrlafette
- Abdichtung wegen Wasserzutritt
- Montage großer Ankerplatten
Projektbeschreibung
Die Daueranker in einer Tiefgarage aus den 90er Jahren in Badenweiler bei Freiburg wiesen sehr schlechte Werte auf. In Folge dessen mussten sechs Anker neu hergestellt werden.
Die Herausforderung:
Das größte Problem war die Zugänglichkeit zu den Bohrstellen. Drei Anker mussten aus einem 2,7 m breiten Technikraum im Untergeschoss der Tiefgarage heraus hergestellt werden. Zusätzlich kamen felsartige Kalksteinbänke vor und Grundwasser trat bei den Bohrarbeiten ins Gebäude ein.
Unsere Lösung:

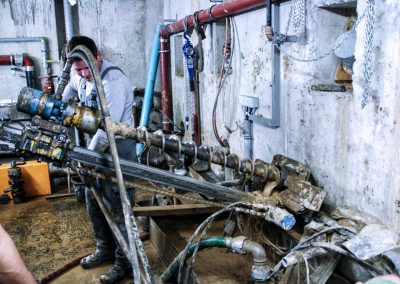

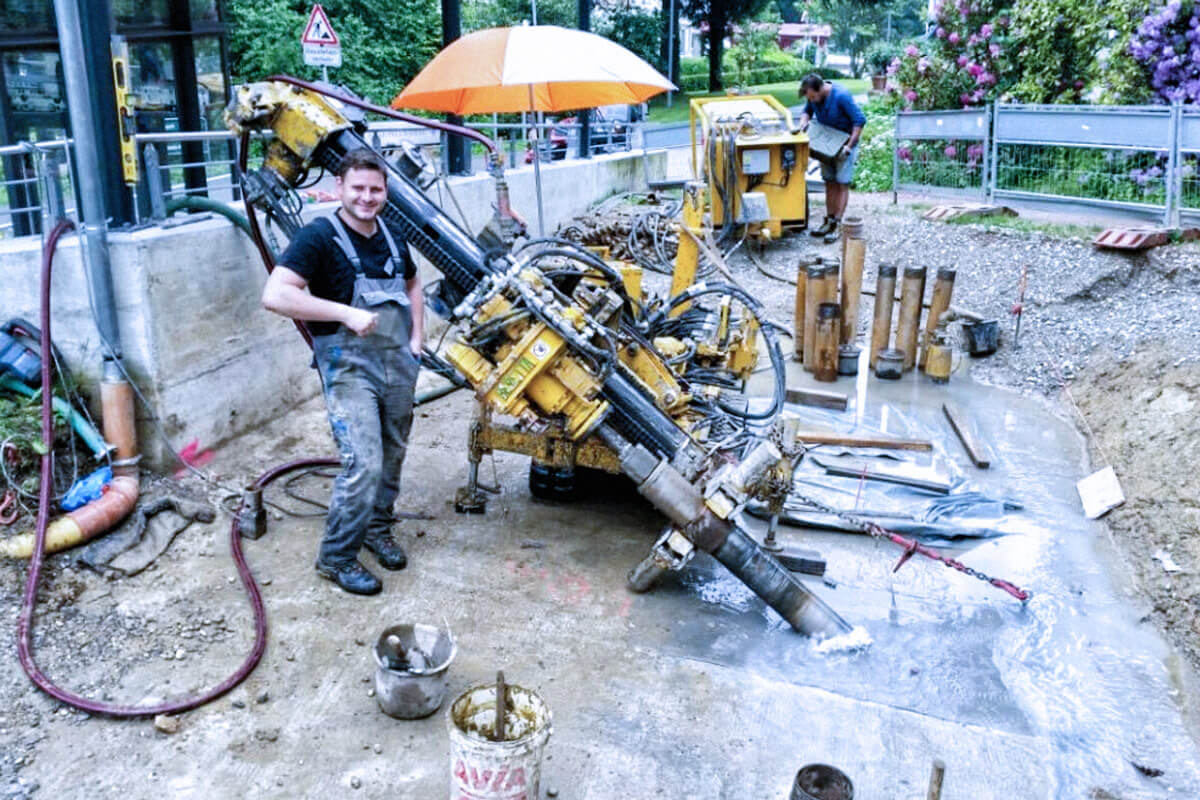

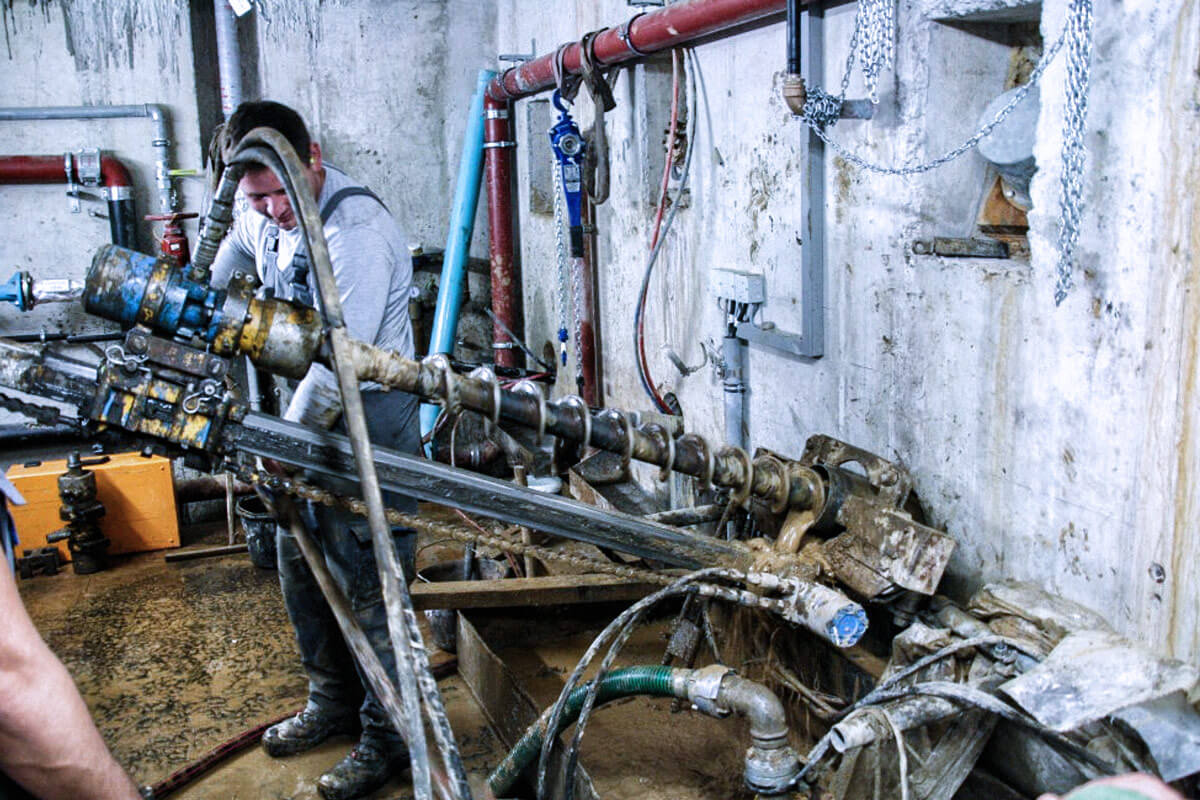

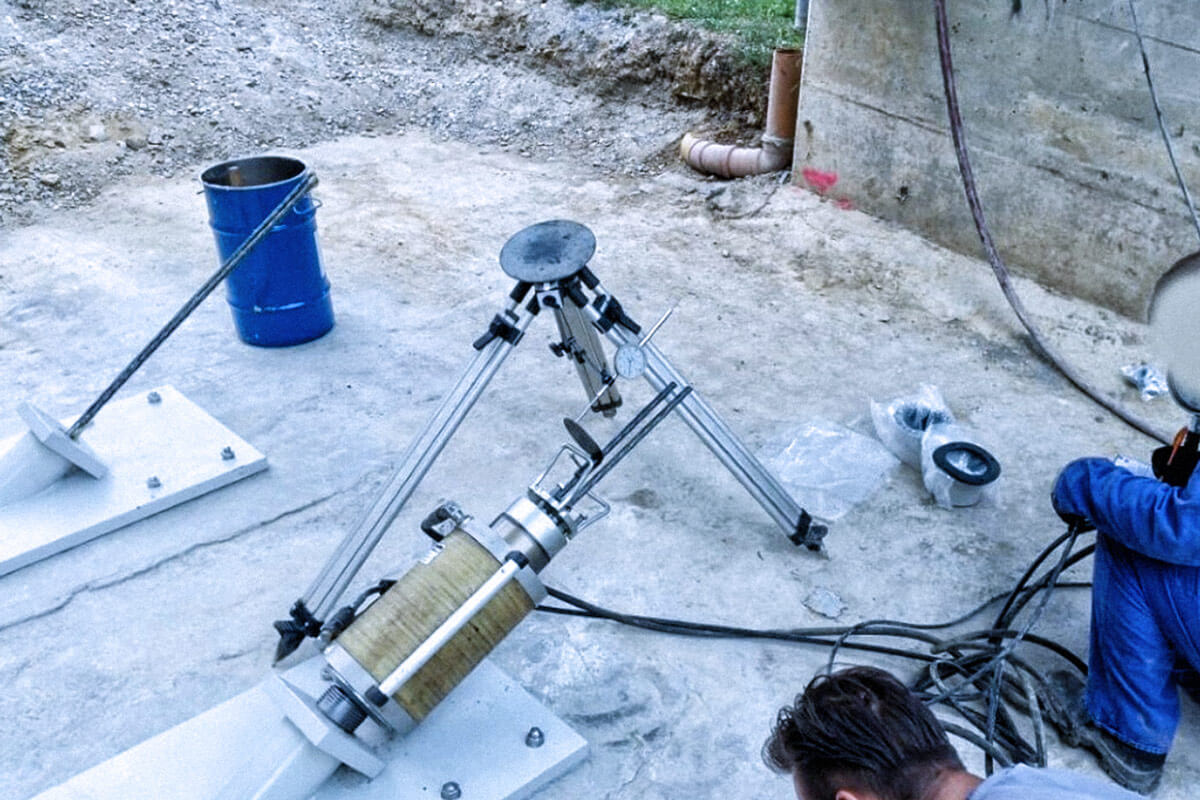

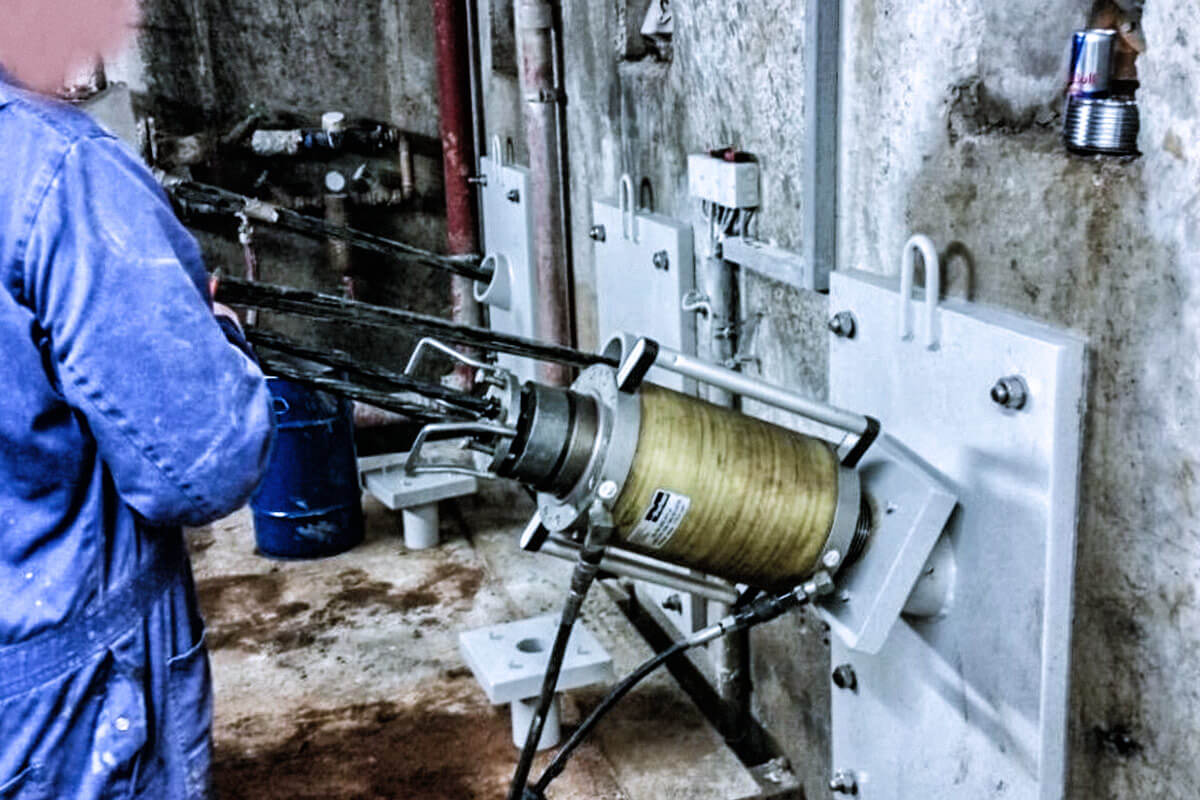

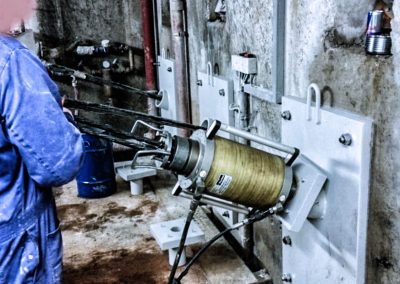

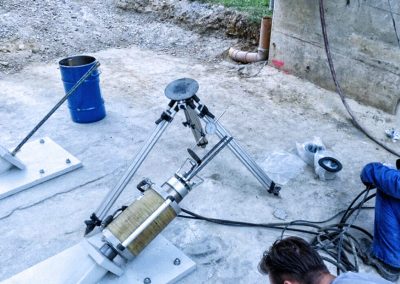

Die Anker im Technikraum wurden mit unserer handtragbaren Bohrlafette HD10 gebohrt. Die Anker im Freien konnten mit dem Kellerbohrgerät HD60 gebohrt werden. Im Anschluss erfolgte der Einbau von Ringpackern zur Abdichtung, die Montage der großen Ankerplatten sowie das Prüfen und Vorspannen der Anker.
